5000系列-雙聯橋

發布人： 日期：2013-06-07 來源: 點擊量：7759

行星剛性貫通車橋

AxleTech國際公司榮幸地提供兩種類型截然不同的行星齒輪式剛性貫通車橋，即SPRC系列和4000/5000系列。

AxleTech的4000和5000系列行星齒輪式剛性貫通車橋是真正適合許多重型應用的高速裝置，這些場合無一例外地要求車輛以持續較高的速度運行并往返較長的工作距離。這些貫通車橋特別為應對惡劣環境和重負荷并存的條件而設計，以滿足和超越最嚴峻的工作周期要求。

它們有能力處理從28,000至70,000磅的單車額定荷載，以及高達170,000磅的列車額定載荷。結構完善的螺旋傘齒輪和平衡設計的行星齒輪軸，結合堅韌耐用的高強度車橋殼體，產生具有高度可靠性的經久耐用的產品。我們提供各種輪距與懸架界面安裝方式，可滿足幾乎任何客戶的要求。

AxleTech SPRC系列行星齒輪剛性貫通車橋最適于超重載施工應用，如采礦、伐木、起重機車架和油田作業。這些貫通車橋特別為應對惡劣環境和重負荷并存的條件而設計，以滿足和超越最嚴峻的工作周期要求。它們提供杰出的耐久性和價值，單車額定荷載從65,000至180,000磅，列車額定荷載從180,000至1,000,000磅。結構完善的準雙曲面齒輪和平衡設計的行星齒輪軸，結合堅韌耐用的高強度車橋殼體，產生具有高度可靠性的經久耐用的產品。我們提供各種輪距與懸架界面安裝方式。

AXLE CAPACITY₍₁₎₍₄₎ Pounds (kg)	AVAILABLE DIFFERENTIALS	DIFFERENTIAL RING GEAR DIAMETER AND FACE WIDTH Inches (mm)	AVAILABLE OVERALL RATIOS
Off-Highway Truck 22,000-35,300 (10,000-16,000) Ro-Ro AWD Terminal 55,100 (25,000) Tow Tractor 28,700 (13,000) A.T. Crane 28,700 (13,000)	Standard, Limited Slip or Differential Lock	5000 Series 11.14" (283) 1.80" (48) 11.43" (290.4) 1.97" (50)	4.80 -28.0:1.0

A AXLE MOUNTING CENTERS Inches (mm)	B HUB FLANGE TO FLANGE₍₂₎ Inches (mm)	TIRE SIZE Inches (mm)	BRAKES ₍₃₎	PLANETARY WHEEL-END RATIO
None 38.8" (986) 40.5" (1,029) 43.0"(1,092) 40.4 (1,025)	54.5" (1,385) 71.0" (1,803) 71.0" (1,803) 84.9 (2,156) 88.0 (2,235)	20" (508) 24" (610)	16.5" x 7.0" “QY” (419 x 178) 16.5" x 7.0" "P" (419 x 178) 16.1" x 7.9" “RDA” (410 x 200) 15.7" x 4.7" "H" (400 x 120) 19.7" x 7.9" "RDA" (500 x 180)	3.55:1.0 4.0:1.0 4.63:1.0 4.0:1.0 4.63:1.0 5.6:1.0
(1) Approval required on all applications. (2) Varies with brake/tire options. (3)16.5” x 7.0” QY and 16.5” x 7.0” P are registered trademark of ArvinMeritor^® , Inc. (4)Load rating dependant on axle model.

TYPICAL AXLE WEIGHT LBS (KG) = 1,764 lbs (800 kgs)
EXAMPLE:
5521SFW with 71.0 (1,803mm) hub flange to flange, 16.1x7.9RDA
(410x200) Brakes=1,455 lbs. (660 kgs).
5524SFC with 108.6” (2,758mm) hub flange to flange, 16.5x7.9QY
(419x178) Brakes= 1,713 lbs. (777 kgs).

TYPICAL FAMILY OIL CAPACITY: Total axle 29.1-65.1 pints (14-31 liters)
EXAMPLE:
5524SFC with 108.6” (2,758 mm) hub flange to flange is 63.0 pints
(30 liters) for total axle.
5521 SFW with 91.9” (2,335mm) hub flange to flange is 37.8 pints
(18.0 liters ) for total axle.

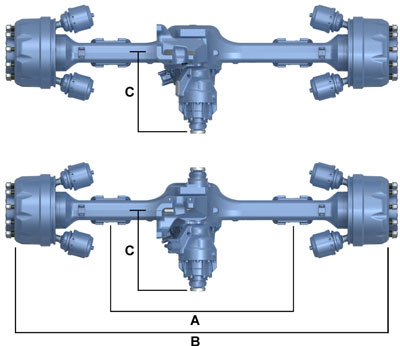

A) Axle Mounting Centers
B) Hub Flange to Flange
C) Forward Carrier Standout With 1700 DIN Input Flange = 13.7” (347 mm)
Rear Carrier Standout

更多信息請下載
